实验室通风系统施工
实验室通风工程是借助换气稀释或通风排除等手段,控制空气污染的传播与危害,是实现室内外空气环境质量保障的一种建筑环境控制技术。通风系统就是实现通风这一功能,包括进风口、排风口、送风管道、风机、降温及采暖、过滤器、控制系统以及其他附属设备在内的一整套装置。实验室通风工程是整个实验室设计和建设过程中,规模最大、影响最广泛的系统之一。通风工程的完善与否,直接对实验室环境、实验人员的身体健康、实验设备的运行维护等方面产生重要影响。
立即咨询 咨询号码:4008-580-360

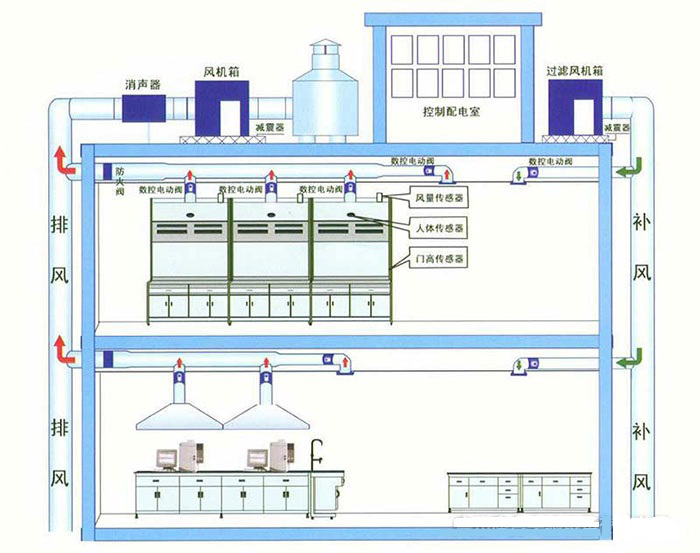

实验室通风系统组成


实验室通风系统一般由通风设备、通风管道、消声器、风机、控制系统组成。

1.通风设备主要有:通风柜(通风柜类型:全钢通风柜、玻璃钢通风柜、钢木通风柜、PP通风柜)、原子吸收罩、万向排气罩、桌面式通风罩等。

2.通风管道: 对于一般的普通建筑,若室内排出的气体没有腐蚀性,通风管道可以采用镀锌钢板,对于产生有腐蚀性气体的实验室,风管应采用耐腐蚀材料的PVC风管或玻璃钢风管。对于室内层高不足的实验室,一般采用矩形风管。

3.风机:风机主要有轴流风机、斜流风机、离心风机(风机的材质:一般分为玻璃钢、PP、PVC等);轴流风机、斜流风机适用于风压小、管路短的通风系统(直排);玻璃钢离心风机适用于管路长的通风系统(屋顶排放)。

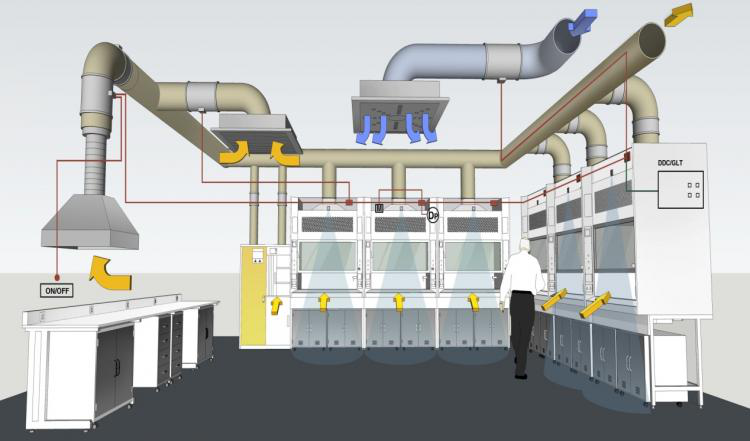

实验室通风控制系统

通风控制系统可根据不同的情况采用不同的控制方式,为使各单台设备排风量达到设计要求,且确保每台通风设备在单独运行时不影响其它通风设备的正常运行,采用通风变频系统(变频方式:定风量变频/变风量变频)。

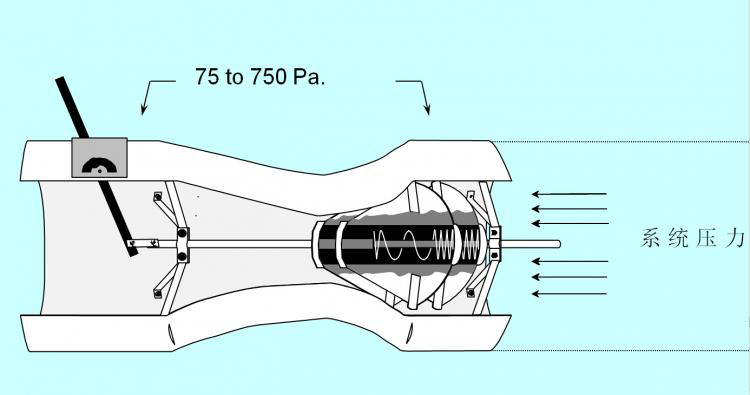

文丘里阀VAV控制

采用文丘里阀的通风柜控制系统则能很好解决系统管网压力变化这一问题,文丘里阀能根据管网压力变化自动调整。这个过程是伴随管网压力变化同时发生,从而避免了由风速控制系统来调节这一过程, 实现了快速稳定的风量控制,它有两种不同的工作模式,即变风量和定风量。





实验室通风系统施工技术要求

1、《采暖通风与空气调节设计规范》 GB500192003

2、《高层民用建筑设计防火规范》 GB50045-952005

3、《通风与空调工程施工质量验收规范》GB50243-2002

4、《暖通空调制图标准》GB/T50114-2001

5、《公共建筑节能设计标准》GB50189-2005

6、《实验室生物安全通用要求》GB19489-2008

7、《建筑设计防火规范》GB50016-2014

8、《公共建筑节能设计标准》GB50189-2005

9、兴建单位设计任务书及建筑专业设计图纸


实验室通风系统工程采购清单

1

玻璃钢离心风机

1.风机功率:11KW
2.风机风量:12000CMH
3.风机压力:700-1053Pa

1

2

控制系统

含控制模块及主机

1

3

管道静压传感器

4~20mA 0~1500Pa

1

4

变频器

11KW

1

5

控制电箱

700*500*250

1

6

YJV电缆

5*6

m

50

7

RVV电缆

1.0mm2*2

m

100

8

PVC线管

∮25

m

90

9

消音器

配套风机BLF4-72-8 C

1

10

风机软连接

配套风机BLF4-72-8 C

1

11

PP材质排方形风管

板材厚度:6mm

64

12

PP材质排圆形风管

∮250/∮160/∮110

m

19

13

PP材质90°弯头

∮250/∮160/∮110

8

14

PP材质变径

∮160/∮280、∮110/∮160

2

15

外墙支架

500*160/320*160

4

16

室内横担及吊杆

500*160/320*160

3

17

室内管卡及吊杆

∅250mm管箍+∅8mm吊杆×2

10

18

防雨百叶窗

1.带可拆洗板式初效;
2.规格:300x200
3.其它:磨砂

1

19

风机开关


3

20

电动阀开关


3

21

风机设备基础

配套风机BLF4-72-8C

1

22

锥型防雨风帽

配套风机BLF4-72-8C

1

23

防爆风机

1.FGXF-2.5F ;
2.风机功率:0.12KW
3.风机风量:200CMH
4.风机压力:50~170Pa

1

24

离心风机

1.风机功率:0.12KW
2.风机风量:2500CMH
3.风机压力:50~170Pa

1

26

镀锌铁皮排风管


11

27

方形散流器

200*200

1

 注:实验室通风系统工程采购清单”仅供参考,采购清单以实际项目情况为主。详情请电话咨询我司相关技术人员。
